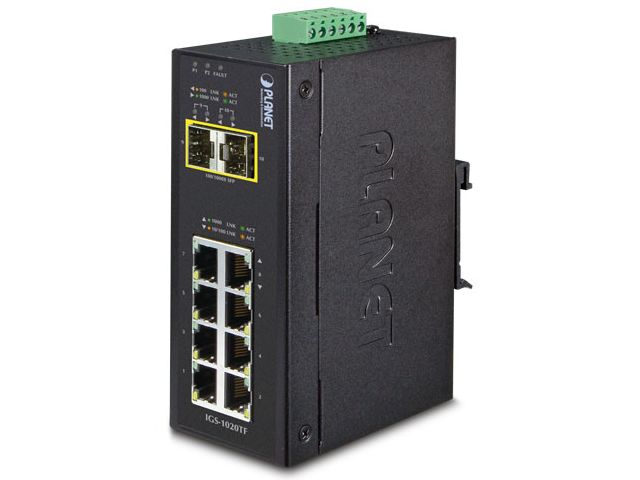

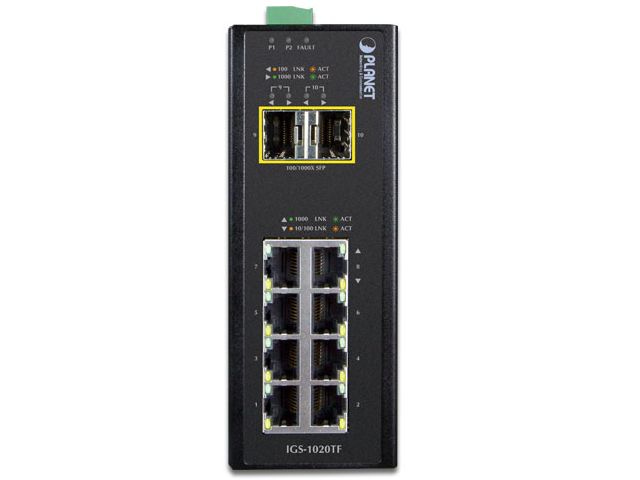

Przemysłowy przełącznik PLANET IGS-1020TF

Niezawodne, elastyczne wdrażanie infrastruktury sieciowej, dzięki przełącznikowi klasy przemysłowej

Urządzenie PLANET IGS-1020TF to przemysłowy, 10-portowy przełącznik Gigabit Ethernet, gwarantujący wysoką maksymalną przepustowość, dużą elastyczność w zakresie wdrażania i rozbudowy sieci Gigabit Ethernet, nawet w trudnych warunkach. Urządzenie posiada 8 gniazd na miedziane kable RJ45 10/100/1000BASE-T oraz 2 dodatkowe gniazda światłowodowe SFP 100/ 1000BASE-X, a wszystko to wytrzymałej obudowie (IP30) z redundantnym systemem zasilania.
Przełącznik IGS-1020TF doskonale nadaje się do zastosowań w zakresie wdrażania systemów monitoringu, bezpiecznej kontroli oraz usług bezprzewodowych w pomieszczeniach w których zakres temperatur wynosi od -40 do 75 stopni Celsjusza.

Elastyczne rozwiązanie rozszerzenia zasięgu infrastruktury sieciowej

Dwa gniazda mini-GBIC w przełączniku PoE IGS-1020TF są kompatybilne z wkładkami światłowodowymi 1000BASE-SX/LX SFP (Small Form-Fact Pluggable), z możliwością połączenia z głównym przełącznikiem lub centrum monitoringu z dużej odległości. Odległość tą, można zwiększyć aż od 550 m (światłowód wielomodowy) lub do 10/20/30/40/50/60/70/120 km (światłowód jednomodowy lub światłowód WDM). Przełącznik PLANET IGS-1020TF przystosowany jest do zastosowań w centrach danych i dystrybucji przedsiębiorstw.

Ekologiczna, solidna konstrukcja

Dzięki swojej solidnej metalowej obudowie IP30, urządzenie IGS-1020TF zapewnia użytkownikom wysoki poziom wytrzymałości na zakłócenia elektromagnetyczne oraz przepięcia. Przełącznik może sprawnie pracować w pomieszczeniach, w których zakres temperatur wynosi od -40 do 75 stopni C, co sprawia że, urządzenie IGS-1020TF można umieścić w większości pomieszczeń. Ponadto, sprzęt można zamontować również na szynach DIN lub na ścianie, dla efektywnego wykorzystania przestrzeni szaf rack.

Podwójne zasilanie poprawiające niezawodność tego rozwiązania infrastruktury sieciowej

Urządzenie IGS-1020TF posiada podwójny system zasilania wejścia, obsługujący szeroki zakres napięcia (12V ~ 48V DC lub 24V AC), który po zainstalowaniu w infrastrukturze sieciowej klienta zwiększenia niezawodność oraz czas działania systemu. Na poniższym przykładzie, podczas gdy zasilanie nr 1 nie działa, osprzętowa funkcja przełączania awaryjnego zostanie aktywowana automatycznie, w celu podtrzymania urządzenia IGS-1020TF korzystając z drugiego redundantnego zasilacza, gwarantując ciągłą pracę przełącznika.

Oszczędność Energii

Przełącznik IGS-1020TF, w połączeniu z zaawansowanymi, ekologicznymi technologiami oraz technologią oszczędzania energii zgodną ze standardem IEEE 802.3az, zapewnia dużą oszczędność energetyczną, nawet o 50% mniej zużytej energii, utrzymując tym samym wysoki poziom wydajności.
Jedną z tych zastosowanych, przyjaznych dla środowiska, technologii jest ”Link Down power saving”.
Oszczędzanie energii w technologii Link Down wykracza poza specyfikacje IEEE, urządzenie automatycznie zmniejsza zużycie energii danego portu, jeśli nie jest on połączony. Dzięki tej funkcji, urządzenie IGS-1020TF automatycznie odpowiednio dostosuje zasilanie portów, które są wyłączone lub tych, które nie są połączone do urządzeń sieciowych.

Inteligentne skalowanie zasilania w oparciu o długość kabla

Druga, wykorzystana w przełączniku, technologia - ”The Intelligent Scale Power” - determinuje aktywny poziom zasilania PoE na podstawie długości kabla. Podczas łączenia z urządzeniem IGS-1020TF, za pomocą kabli Ethernet krótszych niż 20m, połączony sprzęt może osiągnąć maksymalną oszczędność energii, ponieważ przełącznik IGS-1020TF automatycznie wykrył długość kabla Ethernet i zmniejszył zużycie energii potrzebną dla tego urządzenia. Pomaga to odpowiednio zbilansować oraz obniżyć zużycie energii podłączonych urządzeń , co przekłada się na znacznie większą oszczędność energii elektrycznej.

Solidna ochrona

Przełącznik urządzeniem IGS-1020TF chroni urządzenie przed wyładowaniami kontaktowymi ± 4KV DC oraz wyładowaniami w powietrzu ± 6KV DC w celu zapewnienia zabezpieczeń przed wyładowaniami ESD w sieci Ethernet, jak również oferuje odporność na przebicia ± 4KV, dla zwiększenia stabilności produktu i ochronę sieci użytkowników przed szkodliwymi atakami ESD, zapewniając stabilne, płynne przepływy pracy (brak zakłóceń).

Proste wdrażanie urządzenia do infrastruktury sieciowej

Wszystkie połączenia miedziane RJ45 z przełącznikiem IGS-1020TF obsługiwane są z funkcją automatycznej negocjacji prędkości łącza 10/100Mbps i 10/100/1000Mbps, w celu zapewnienia optymalnej detekcji szybkości przez kabel RJ45 kategorii 6, 5 lub 5e. Ponadto urządzenie wspiera standard auto-MDI / MDI-X, który wykrywa typ połączenia z dowolnym urządzeniem Ethernet, bez konieczności stosowania specjalnych kabli typu nieskrosowanych (prostych) lub skrosowanych.

Port RJ45 10/100/1000Base-T	8 x port RJ45 10/100/1000BASE-T TP Auto-MDI/MDI-X, auto-negotiation
Interfejs SFP/mini-GBIC	2 x slot SFP 1000BASE-SX/LX/BX (Port od 9 do 10) Kompatybilne ze standardem SFP 100BASE-FX
Architektura przełącznika	Store-and-Forward
Przepustowość matrycy	20Gbps (non-blocking)
Wydajność przełącznika (pakiety na sekundę)	14.88Mpps przy pakietach 64 bajtowych
Tabela adresów MAC	4 000
Kontrola przepływności pakietów	Back Pressure - Half Duplex IEEE 802.3x Pause Frame - Full Duplex
Max. wielkość ramki pakietów Jumbo	9216 bajtów
Złącze	Zdejmowana 6-pinowa listwa zaciskowa Pin 1/2 do zasilania 1; Pin 3/4 do sygnału alarmowego; Pin 5/6 do zasilania 2
Alarm	Jedno wyjście przekaźnikowe w przypadku awarii zasilania Prąd przekaźnika alarmowego: 1A przy 24V DC
Dioda LED	3 x Dioda LED system oraz zasilania: Zielona: DC Power 1 Zielona: DC Power 2 Czerwona: Awaria zasilania 2 x Dioda LED danego portu RJ45 (Port od 1 do 8): Zielona: 1000Mbps - Łączenie / działanie Pomarańczowa:100Mbps - Łączenie / działanie 2 x Dioda LED danego interfejsu SFP Mini-GBIC (Port od 9 do 10): Zielona: 1000Mbps - Łączenie / działanie Pomarańczowa:100Mbps - Łączenie / działanie
Odporność na wyładowania elektrostatyczne	6KV DC
Obudowa	Metalowa, IP30
Montaż	Naścienny, zestaw szyn DIN
Wymiary (Szer. x Gł. x Wys.)	56 x 87 x 135 mm
Waga	540g
Wymogi zasilania	12~48V DC lub 24V AC Redundantne zasilanie z funkcją ochrony odwrotnej polaryzacji
Zużycie/ dyssypacja energii	8.7 Wat / 29.69BTU
Kompatybilne kable sieciowe	Drut (skrętka) LAN 10Base-T: 2-żyłowa UTP KAT. 3, 4, 5, do 100m 100Base-TX: 2- żyłowa UTP KAT. 5, 5e do 100m 1000Base-T: 4- żyłowa UTP KAT. 5e, 6 do 100m Kabel światłowodowy 1000Base-SX: 50/125µm lub 62.5/125µm, wielomodowy kabel optyczny do 550m 1000Base-LX: 9/125µm, jednomodowy kabel optyczny do 10/20/30/40/50/70/120 km (zależy od modułu / wkładki SFP) 100Base-FX: • 50/125µm lub 62.5/125µm, wielomodowy kabel optyczny do 2km • 9/125µm , jednomodowy kabel optyczny do 20/40/60 km (zależy od modułu / wkładki SFP)
Zgodność ze standardami	IEEE 802.3 Ethernet/10BASE-T IEEE 802.3u Fast Ethernet/100BASE-TX IEEE 802.3ab Gigabit Ethernet/1000BASE-T IEEE 802.3z Gigabit Ethernet/1000BASE-SX/LX IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.1p Cos
Zgodność z przepisami	FCC Part 15 Class A, CE
Test stabilności	IEC60068-2-32 (Upadek) IEC60068-2-27 (Wstrząsy) IEC60068-2-6 (Wibracje)
Temperatura	Robocza: -40~75°C Składowania: -40~75°C

Producent	PLANET
Nazwa typu	Sieci -urządzenia przewodowe
Opis ogólny	Switch niezarządzalny Planet IGS-1020TF 8-Port 1000Mb/s + 2-Port 1000Base-X
Rodzaj urządzenia przewodowego	Switch niezarządzalny
Architektura sieci LAN	Gigabit Ethernet
Ilość portów	10
Porty wej/wyj	8x 10M/100M/1G RJ-45
Ilość portów RJ-45 10/100MbE	0 szt.
Ilość portów RJ-45 1GbE	8 szt.
Ilość portów SFP 1GbE	2 szt.
Ilość portów SFP+ 10GbE	0 szt.
Port PoE	Nie
Obsługiwane protokoły / Zgodność z normami	IEEE 802.3 10 Base-T (RJ45)
Obsługiwane protokoły / Zgodność z normami	IEEE 802.3u 100 Base-T (RJ45)
Obsługiwane protokoły / Zgodność z normami	IEEE 802.3ab 1000 Base-T (RJ45)
Obsługiwane protokoły / Zgodność z normami	IEEE 802.3x Flow control
Obsługiwane protokoły / Zgodność z normami	IEEE 802.3z Gigabit Ethernet
Obsługiwane protokoły / Zgodność z normami	IEEE 802.3az Green Ethernet / Energy-Efficient Ethernet (EEE)
Obsługiwane protokoły / Zgodność z normami	IEEE 802.1p Priorytetyzacja ruchu
Rozmiar tablicy MAC	4 K
Zarządzanie przez WWW (Smart)	Nie
Zarządzanie z lini poleceń (CLI)	Nie
Przepustowość (Gbps)	20.0
Możliwość łączenia w stos	Nie
Typ obudowy	Desktop
Wymiary [G x S x W] (mm)	87 x 56 x 135
Waga (kg)	0.540
Informacje dodatkowe	Urządzenie PLANET IGS-1020TF to przemysłowy, 10-portowy przełącznik Gigabit Ethernet, gwarantujący wysoką maksymalną przepustowość, dużą elastyczność w zakresie wdrażania i rozbudowy sieci Gigabit Ethernet, nawet w trudnych warunkach. Urządzenie posiada 8 gniazd na miedziane kable RJ45 10/100/1000BASE-T oraz 2 dodatkowe gniazda światłowodowe SFP 100/ 1000BASE-X, a wszystko to wytrzymałej obudowie (IP30) z redundantnym systemem zasilania. Przełącznik IGS-1020TF, w połączeniu z zaawansowanymi, ekologicznymi technologiami oraz technologią oszczędzania energii zgodną ze standardem IEEE 802.3az, zapewnia dużą oszczędność energetyczną, nawet o 50% mniej zużytej energii, utrzymując tym samym wysoki poziom wydajności. Przełącznik urządzeniem IGS-1020TF chroni urządzenie przed wyładowaniami kontaktowymi ± 4KV DC oraz wyładowaniami w powietrzu ± 6KV DC w celu zapewnienia zabezpieczeń przed wyładowaniami ESD w sieci Ethernet, jak również oferuje odporność na przebicia ± 4KV, dla zwiększenia stabilności produktu i ochronę sieci użytkowników przed szkodliwymi atakami ESD, zapewniając stabilne, płynne przepływy pracy (brak zakłóceń).

SWITCH PLANET IGS-1020TF 8X 1GB BASE-T/2X 1GB BASE-X SFP PRZEMYSŁOWY GIGABIT ETHERNET DIN RAIL
